客户为国有大型军工企业。生产设备为各种手工焊接,以CO2气保焊为主,在大车间的5个开放式隔断间内进行焊接作业。尼的曼为航空制造业提供解决方案。

项目背景:

该案例的客户为国有大型军工企业,隶属于中国航空工业集团,主要从事无人机、教练机的研制、生产。

在其制造生产区,生产设备为各种手工焊接,以CO2气保焊为主,在大车间的5个开放式隔断间内进行焊接作业。在焊接过程中,焊丝自身的熔炼过程会产生很大的烟尘,在相对密闭的焊接区域内,对生产环境造成污染;工人长时间在此种环境中工作,将对身体健康造成一定的影响,且对周围的其它工作区也有一定的影响。



尼的曼解决方案:

设计方案:

Nederman原装抽排臂 + 抽排管道 + FMC过滤系统+风机

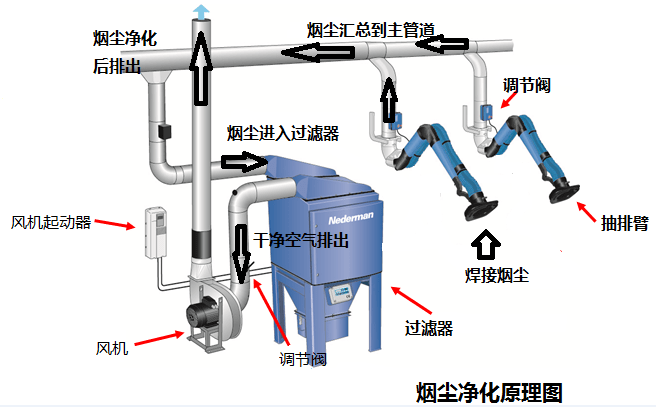

除尘系统原理

针对于该企业的焊接方式与布局的特点,尼的曼推荐采用低负压焊接烟尘处理方式:均采用Nederman原装标准抽排臂,适应隔间内任意位置的抽排,抽排臂可以在任意位置悬停,对不同位置的焊接烟尘进行抽排,进行源头捕捉收集,尼的曼根据自己独有的设计软件以及烟尘抽排净化的参数,可以保证选用最低的能耗,达到最佳的效果,并确保管道内无粉尘堆积,确保整个系统的高效性、节能性和可靠性。

效果图:

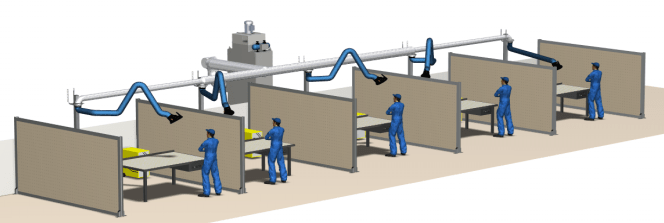

贵飞效果图1

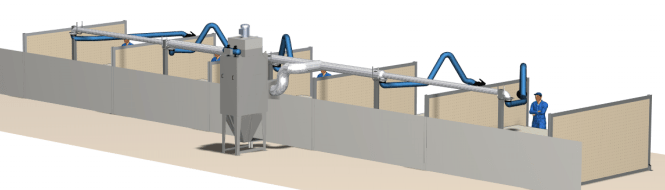

贵飞效果图2


尼的曼FMC过滤器:

FM过滤器是去除对人体有刺激和危害的细微粉尘和烟尘的理想选择,专为体积介于1200-21000 m³/h之间且含有不同类型粉尘的空气设计。FMC过滤器能够使用各种不同类型的滤芯,垂直放置以防止粉尘在过滤器材料上堆积。

  • 滤芯可以各种不同的材料提供,满足大部分应用所需,无论需要过滤何种类型以及多大量的粉尘
  • FMC的模块化紧凑设计意味着其能够靠近粉尘源安装,从而降低能耗
  • FMC滤芯触手可及,并且易于更换

尼的曼original 抽排管臂:

  • 活动管臂可在空间三维任意活动,活动臂内部支撑架必须分五个关节和一个旋转接头,可以调整到活动范围内的任何角度和位置
  • 支撑件均采用高强度铝合金材料,大大减轻了重量,耐腐蚀性好
  • 活动管壁为全软管,以减轻重量
  • 吸风管材料为聚酯纤维+PVC涂层,重量轻,耐高温,耐腐蚀性强,适应焊接的恶劣环境
  • 活动臂吸尘罩上必须安装有可手动调节风量的风阀。吸风罩可向任意方向倾斜,满足焊工的各种焊接位置要求
  • 模块化设计,拆卸更换简单方便;



案例图片:

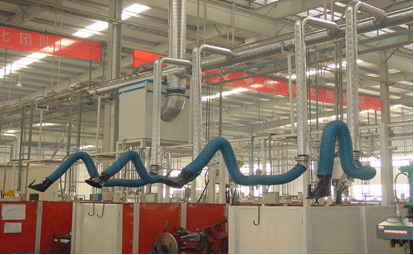

贵飞案例图1
