Exhaust rail system 920, pneumatic system for vehicles in motion

Exhaust rail system 920, pneumatic system for vehicles in motion

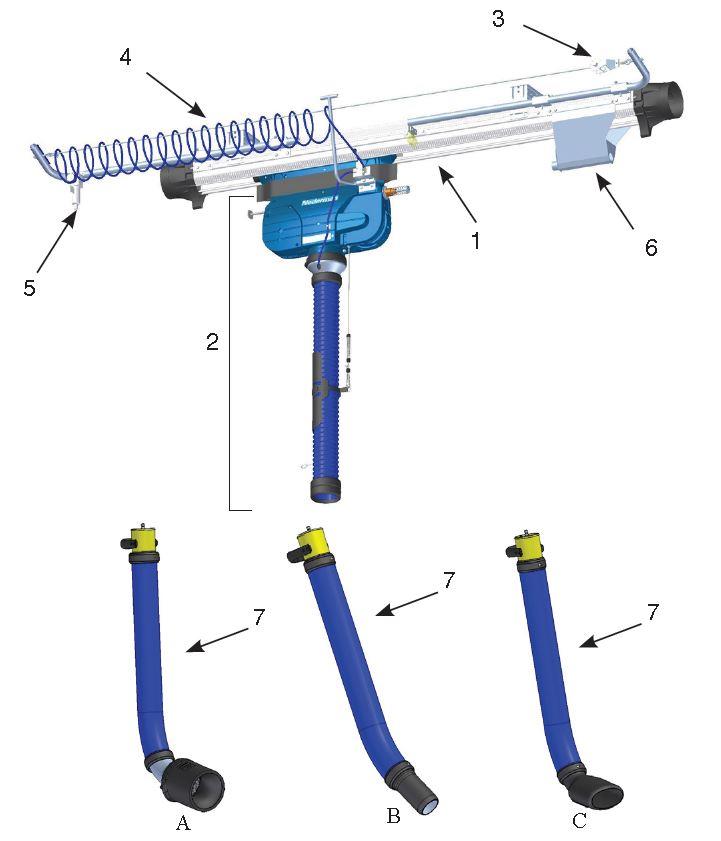

气动滑轨系统-PRS是一种全自动、适用于所有类型车辆的抽排系统。系统设计原理为用压缩空气增大喷嘴，紧紧围绕尾管固定并密封喷嘴。

PRS安装有不同尺寸的喷嘴，以用于最常见类型的尾管。快速连接器便于交换喷嘴工具。

  • 自动断开喷嘴，用于直行车辆的安全装置
  • 安全联轴器可防止误操作
  • 喷嘴适合各种类型的车辆
  • 符合人体工程学的处理

技术参数
证书 CE
安装 室内

型号10

    气动抽吸装置 920/1500 带NPT软管

    ArtNo: 20913820

    软管直径（毫米）
    100
    软管长度（米）
    5
    气动抽吸装置 920/1500

    ArtNo: 20918320

    软管直径（毫米）
    150
    软管长度（米）
    5
    气动螺旋管的导线套件

    ArtNo: 20912920

    气动 ø 8/6，螺纹胶管 ø 150，长度 50 m

    ArtNo: 20912720

    软管直径（毫米）
    160
    压缩空气过滤器，自动调压0.1 巴

    ArtNo: 20375252

    技术数据声明
    必须根据 DIN ISO 8573-1 标准之等级 5/5/4 的规定，使用压缩空气过滤器
    尾气管圆形吸嘴套件，适用于管径 ø 40 -145 mm 与NR-CP软管

    ArtNo: 20867361

    软管直径（毫米）
    100
    软管长度（米）
    1
    技术数据声明
    套件含吸嘴、下抽排软管、下气动空气集成软管与安全接头
    尾气管内置吸嘴套件，适用于管径 ø 100-150 mm 与NR-CP软管

    ArtNo: 20867461

    软管直径（毫米）
    100
    软管长度（米）
    1
    技术数据声明
    套件含吸嘴、下抽排软管、下气动空气集成软管与安全接头
    尾气管椭圆形吸嘴套件，适用于管径 ø -100 mm 与NR-CP软管

    ArtNo: 20867561

    软管直径（毫米）
    100
    软管长度（米）
    1
    技术数据声明
    套件含吸嘴、下抽排软管、下气动空气集成软管与安全接头
    尾气管吸嘴套件，适用于管径 ø 50 - 85 mm，夹头长度 100 mm，带NR-CP软管

    ArtNo: 20869061

    软管直径（毫米）
    100
    软管长度（米）
    1
    技术数据声明
    带喷嘴的完整喷嘴套件（8）,下抽排软管、下气动空气集成软管与安全接头（公接头 9b）。
    尾气管吸嘴套件，适用于管径 ø 70 - 125 mm，夹头长度 120 mm，带NR-CP 软管

    ArtNo: 20869161

    软管直径（毫米）
    100
    软管长度（米）
    1
    技术数据声明
    带喷嘴的完整喷嘴套件（8）,下抽排软管、下气动空气集成软管与安全接头（公接头 9b）。

适用于本产品的配件 18

顶部出风口 Ø200用于 920
ArtNo: 20374246

顶部出风口 Ø200用于 920

无线电发射机 GHz
ArtNo: 20376723

无线电发射机 GHz

无线电接收器 GHz
ArtNo: 20376724

无线电接收器 GHz

手持无线电发射机GHz
ArtNo: 20376725

手持无线电发射机GHz

小车返回装置 920/1500
ArtNo: 20801144

回转小车装置用于920/1500

尾气抽排导轨 920 L= 5.0 m (17´)
ArtNo: 20916120

抽排导轨 920 L= 5.0 M (17´)

尾气抽排导轨 920 L= 7.5 m (25´)
ArtNo: 20916220

抽排导轨 920 L= 7.5 M (25´)

尾气抽排导轨 920 L= 10.0 m (33´)
ArtNo: 20916320

抽排导轨 920 L= 10.0 M (33´)

尾气抽排导轨 920 L= 12.5 m (41´)
ArtNo: 20916420

抽排导轨 920 L= 12.5 M (41´)

尾气抽排导轨 920 L= 15.0 m (50´)
ArtNo: 20916520

抽排导轨 920 L= 15.0 M (50´)

尾气抽排导轨 920 L= 17.5 m (57´)
ArtNo: 20916620

抽排导轨 920 L= 17.5 M (57´)

尾气抽排导轨 920 L= 20.0 m (66´)
ArtNo: 20916720

抽排导轨 920 L= 20.0 M (66´)

尾气抽排导轨 920 L= 22.5 m (74´)
ArtNo: 20916820

抽排导轨 920 L= 22.5 M (74´)

尾气抽排导轨 920 L= 25.0 m (82´)
ArtNo: 20916920

抽排导轨 920 L= 25.0M (82´)

尾气抽排导轨 920 L= 27.5 m (90´)
ArtNo: 20917020

抽排导轨 920 L= 27.5 M (90´)

尾气抽排导轨 920 L= 30.0 m (99´)
ArtNo: 20917120

抽排导轨 920 L= 30.0M (99´)

尾气抽排导轨 920 L= 35.0 m (115´)
ArtNo: 20917220

抽排导轨 920 L= 35.0M (115´)

尾气抽排导轨 920 L= 32.5 m (106')
ArtNo: 20918220

抽排导轨 920 L= 32,5m
