防爆过滤系统室内无焰泄爆

Dispositivos de alívio de pressão sem chama para filtros à prova de explosão

接触可燃粉尘的工业过程会存在严重的粉尘爆炸风险。工人需要采取预防措施,其中之一就是使用防爆除尘系统。

在设计可燃粉尘抽排系统时,需要特别注意除尘器的位置。此类装置最常用的防爆方法是将爆炸压力通过泄爆膜释放到室外。国际ATEX和NFPA标准建议尽可能将除尘器放置在室外。然而在很多情况下,除尘器与室外泄爆区域之间的距离太长,或者泄爆区域由于可能会接近人员和设施而无法实现安全泄爆。针对这种情况,需要定制的防爆解决方案,并得到允许将除尘系统安装在工厂内部。

尼的曼可为除尘器MCP, MEP, LCP, LBP以及FlexPAKFlexFilter在室内使用时配备无焰泄爆装置。具体选型时应考虑产品的爆炸特性和所抽排的粉尘。

该无焰泄爆装置可以安全释放爆炸压力,并吸收爆炸时在除尘器内部产生并传播的能量。泄爆板能阻止爆炸和火焰进一步蔓延,从而保护附近的工作人员和设备。然而,即使在爆炸压力安全释放的情况下,也必须始终定义一个安全区,以确保爆炸时的安全。

本技术方案符合国际ATEX标准。无焰泄爆装置按欧盟标准要求设计,适用于爆炸指数Kst <300 Bar * m/s的有机粉尘。

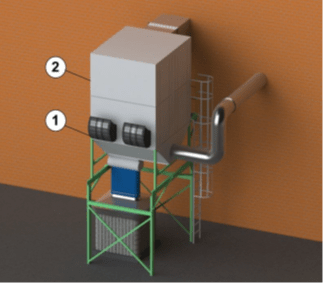

Flameless venting device

室内除尘器是如何工作的?

如果超过了除尘器内部的工作压力,泄爆膜会向内打开,释放除尘器内的爆炸压力,从而使除尘器免于被破坏。在确定隔爆膜的数量和类型时,必须符合工业计算规则和ATEX指令。

Flameless venting device

上图显示了泄爆膜内部爆炸发展的四个阶段。在第一阶段,泄爆膜打开,爆炸向腔体内传播;在第二阶段,爆炸传播到整个腔体并通过网格释放爆炸压力;在第三阶段,腔体内的火焰逐渐熄灭;在第四阶段,火焰完全消失了。

如何安装无火焰泄爆装置?

装于防爆除尘器的表面,在距离设备0.75- 3m处设定一个安全区域,以确保在发生爆炸时没有人会受到噪音、烟雾或蒸汽的影响。具体参数在技术文档中有说明。在操作过程中,应严格禁止进入该安全区,也不建议将可能在这种情况下损坏的设备放置在该区域。

Flameless venting device

如果要求工人经常在泄爆膜附近工作,可以使用一个分流面板将爆炸引向安全的方向,将工人和设备分开。这个面板应该放置在离泄爆膜表面至少200mm的地方。

尼的曼拥有所有必要的专业知识和经验来选择正确的防爆解决方案,为我们的客户的工艺要求提供最佳的解决方案。联系我们的空气过滤专家了解更多。
